產品參數
產品配置參數表 | ||

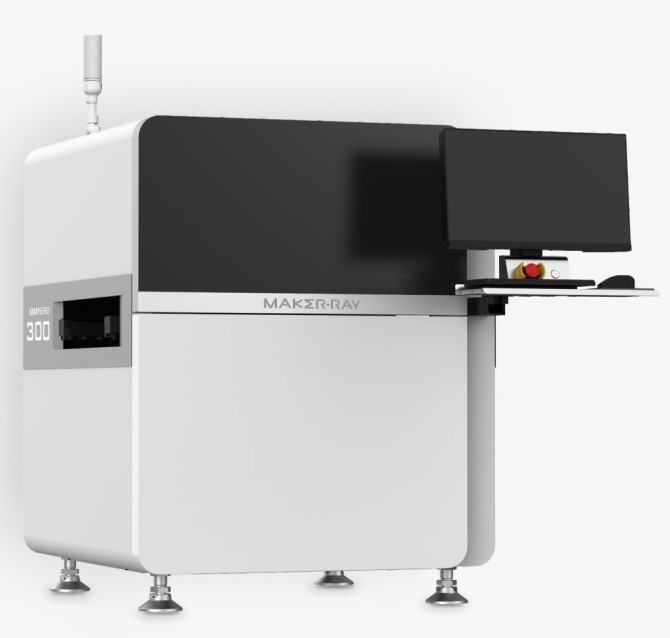

類別 | 項目 | 在線PCBA焊錫光學檢測設備AIS303B |

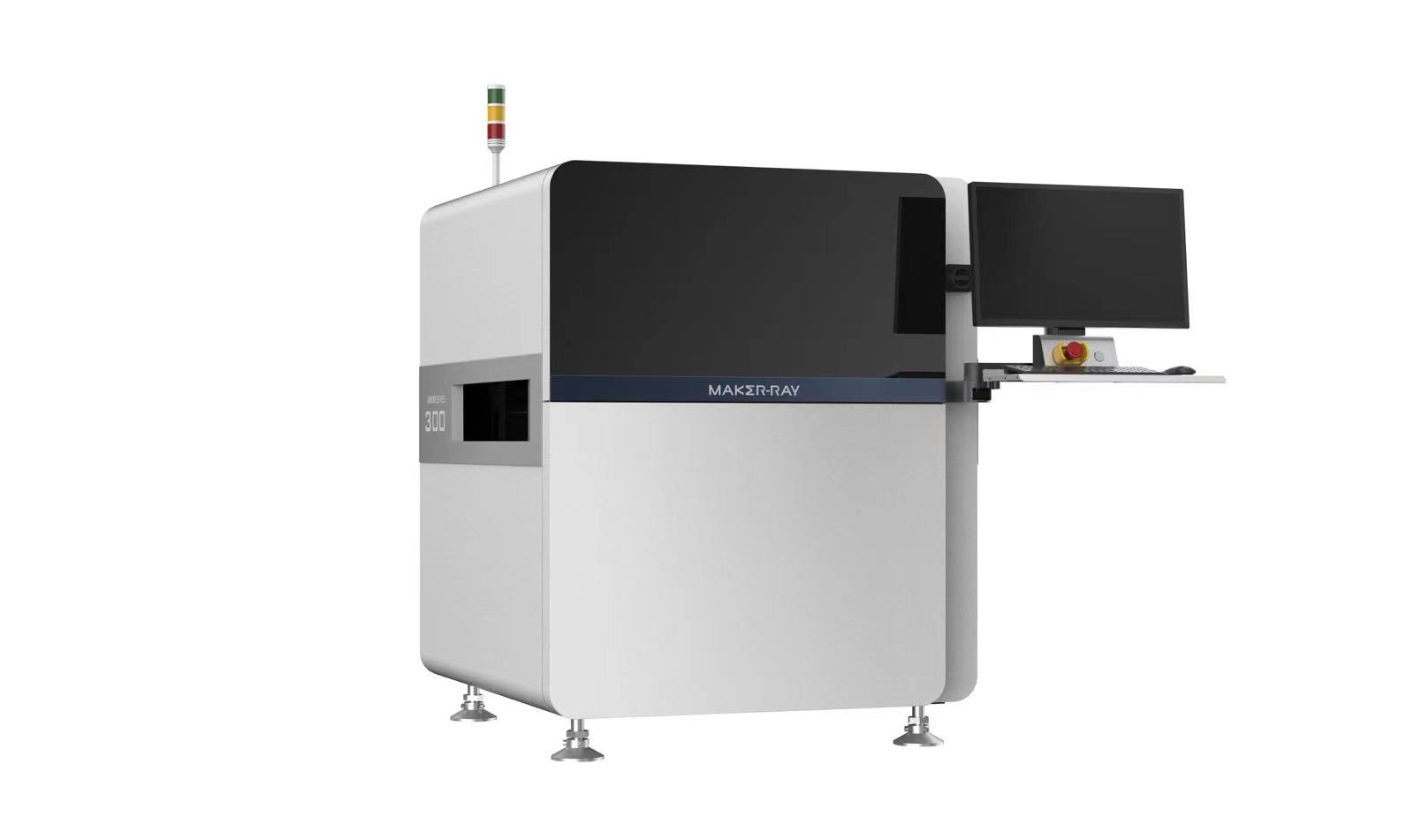

外觀 | 產品外觀 |
|
板卡相關 | 可測板卡尺寸 | 三段式軌道：50*50mm-350*400mm |
可測板卡厚度 | 0.5mm-6mm | |
可過軌道高度 | 750mm | |
可過板卡負載 | 20Kg | |
可過元件高度 | 頂面：110mm（拆掉擋板可到150mm），底面：25mm | |
工藝邊 | 3mm | |
光學規格 | 相機 | 12MP彩色面陣高速工業相機 |
光源 | RGB+W四色積分光源 | |
FOV | 60mm*45mm | |
分辨率 | 15um | |
檢測速度 | 0.23sec/FOV | |
檢測相關 | 焊錫檢測 | 多錫、少錫、連錫、不出腳、彎腳不出腳、虛焊、孔洞、錫珠等 |
核心算法 | AI深度學習算法為主：智能焊錫算法、智能孔洞算法、智能連錫檢測算法、智能未出腳算法等 | |
多場景檢測 | 混板檢測、拼板檢測、混料檢測、大板模式檢測等 | |
編程相關 | 編程方式 | AI一鍵自動編程，可智能分辨出需要檢測的焊點以及空焊盤，可針對整板焊點自動繪制檢測框，并對需要檢測的缺陷類型自動配置所需算法、設置參數，無需人工手動畫框或抽色調整參數。 |
不停線編程 | 無需停線，即可在AOI上制作程序，不會影響產線的生產效率，操作更加靈活。此外，還能及時調整誤報，降低后續的誤報產生，從而減少復判的工作量。 | |
離線編程（選配） | 支持遠程制作或調整程序，并實時下發更新到AOI設備，工程師無需跨越產線或樓層到不同的AOI設備進行操作，不受時間、空間的限制，工作效率更高。 | |
軟件功能 | 條碼識別 | 一維/二維碼識別 |
數據統計分析 | 多種維度的檢測數據統計，一鍵即可篩選查詢導出；支持一鍵生成多種圖表（直方圖、柱狀圖、曲線圖等），無需人工繪制，報表制作更加高效。 | |
其他選配項 | 返修臺 | 與AOI數據互聯，獲取板卡上的不良點定位與缺陷情況，并通過光標投影到不良定位點，指引人員快速、準確維修。 |
硬件配置 | 工控主機 | CPU：intel i5 |
顯示器 | 23.8寸顯示器 | |
操作系統 | Ubuntu 18.04 LTS 64bit | |
通訊方式 | 標準SMEMA接口 | |
軌道調寬 | 手動/自動，滾輪三段式 | |
運動機構 | 高精度絲桿+伺服電機 | |
設備尺寸及重量 | （L*H*W）1100*1340*1161mm（不含三色燈），780Kg | |
電源及功率 | AC 220V, 額定功率 520W | |
氣源 | 0.4-0.6Mpa | |
環境要求 | 溫度：10~45℃，濕度： 30~85%RH | |
版本號：202408-1 | ||
