產品參數
產品配置參數表 | ||
類別 | 項目 | 在線PCBA插件光學檢測設備AIS203 |

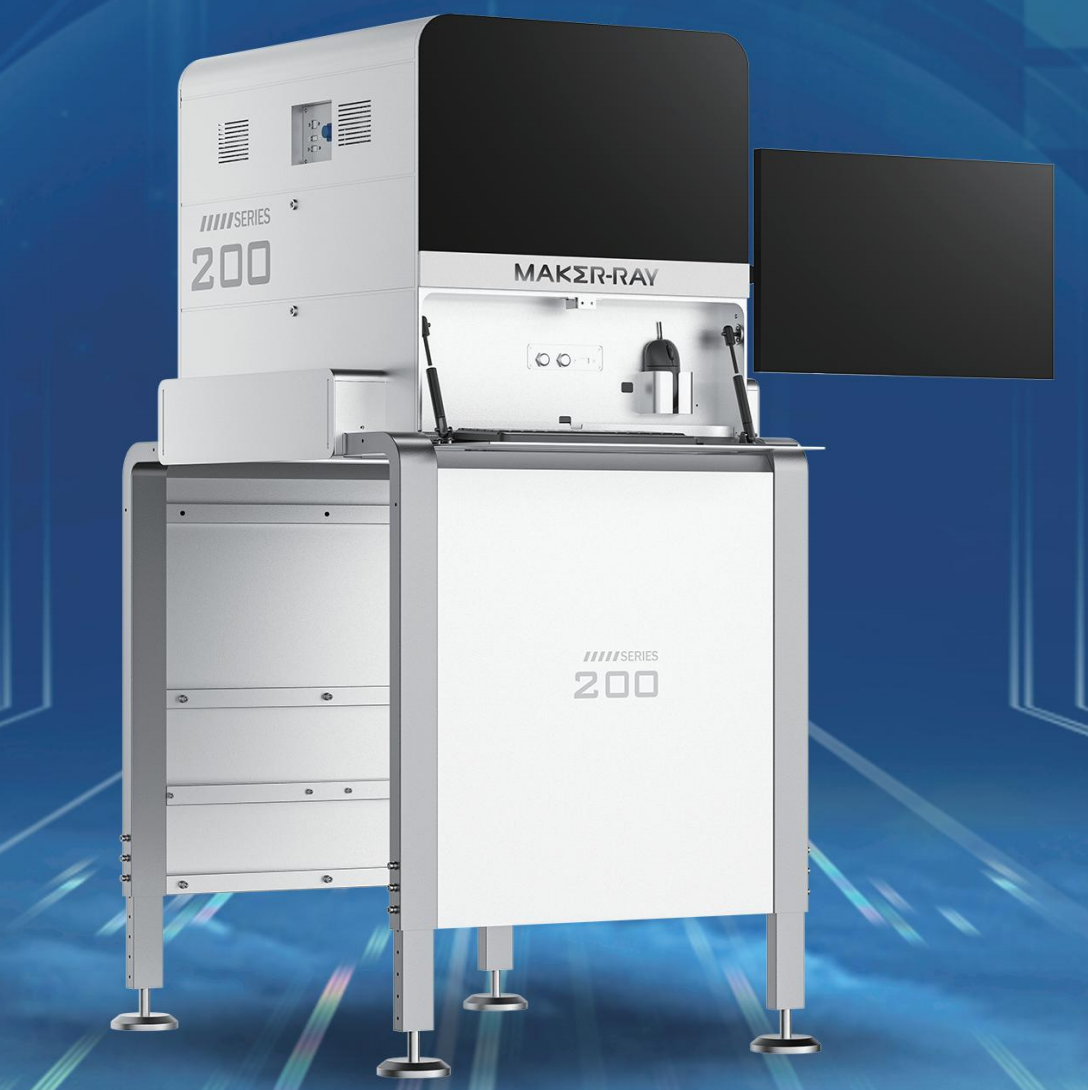

外觀 | 產品外觀 |
|
板卡相關 | 可測板卡尺寸 | 400*266mm |
光學規格 | 相機 | 20MP彩色面陣高速工業相機 |
光源 | 高亮LED開口平面光+高亮低角度光 | |
FOV | 400mm*266mm | |
分辨率 | 75um | |
檢測相關 | 元件檢測 | 手插件：錯件、缺件、反件、多件、歪斜 |
主要算法 | AI深度學習算法為主：智能電阻算法、智能偏移算法、智能缺件算法、OCR字符識別等 | |
多場景檢測 | 支持混板、拼板、混料檢測、爐后檢測模式等 | |
編程相關 | 編程方式 | AI一鍵自動編程，可針對整板元件自動繪制檢測框，并智能分析需要檢測的缺陷類型進而自動配置所需算法，并設置參數，無需人工手動畫框或抽色調整參數。 |
不停線編程 | 無需停線，即可在AOI上制作程序，不會影響產線的生產效率，操作更加靈活。此外，還能及時調整誤報，降低后續的誤報產生，從而減少復判的工作量。 | |
離線編程（選配） | 支持遠程制作或調整程序，并實時下發更新到AOI設備，工程師無需跨越產線或樓層到不同的AOI設備進行操作，不受時間、空間的限制，工作效率更高。 | |
其他功能 | AI訓練工具 | 當遇到新的來料或未曾見過的元件時，工程師可以在產線上利用AI訓練工具進行針對性的模型訓練，以提高算法檢測的穩定性和準確性，進而降低誤報。 |
數據統計分析 | 多種維度的檢測數據統計，一鍵即可篩選查詢導出；支持一鍵生成多種圖表（直方圖、柱狀圖、曲線圖等），無需人工繪制，報表制作更加高效。 | |
條碼識別 | 一維/二維碼識別（5*5mm以上） | |
其他選配項 | NG板卡跟蹤器 | 放置在流水線上使用，與AOI數據互聯，能夠獲取不良板卡的信息并自動跟蹤檢標識，操作員能夠在第一時間找到不良板卡并進行檢查和維修。 |
產線控制盒 | 安裝于流水線上使用，能夠手動或自動控制皮帶線的啟停和正反轉。當不良板卡產生時，它通過信號傳輸?shù)疆a(chǎn)線控制盒，觸發停線操作。操作員能夠及時攔截并處理不良品。 | |
硬件配置 | 工控主機 | CPU：Intel i5 |
顯示器 | 23.8寸顯示器 | |
操作系統 | Ubuntu 18.04 LTS 64bit | |
機箱尺寸及 | （L*H*W）715*(1315-1700可調)*（730-940可調）mm，100KG； | |
電源及功率 | AC 220V, 額定功率 200W | |
環境要求 | 溫度：10~45℃，濕度： 30~85%RH | |
版本號：202408-1 | ||
產品描述
