產品參數
| 產品參數配置表 | ||
| 類別 | 項目 | 在線PCBA貼片3D光學檢測設備AIS431B |

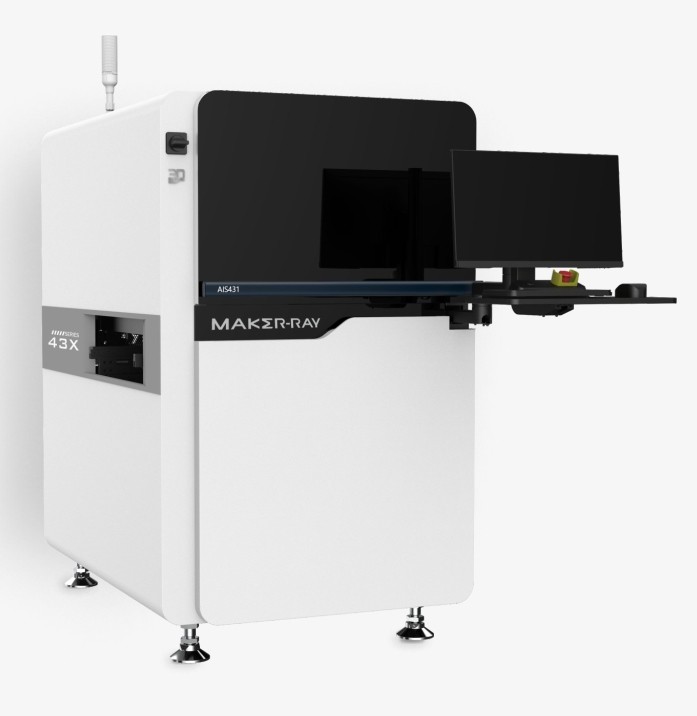

| 外觀 | 產品外觀 |  |
| 檢測相關 | 可測板卡尺寸 | 50*50mm-510*460mm（大板模式支持710*460mm） |
| 可測板卡厚度 | 0.5mm-6mm | |
| 軌道高度 | 900mm | |
| 可過板卡負載 | ≤3Kg | |
| 可過元件高度 | 頂面：35mm，底面：80mm | |
| 可檢最高元件 | 最大高度40mm(需調整過板高度)，一次成像檢測高度25mm | |
| 工藝邊 | 3mm | |
| 光學規格 | 相機 | 21MP面陣高速工業相機+4側面相機 |
| 光源 | RGBW4色多通道積分光源+結構光投影單元 | |
| FOV | 13um：66mm*53mm、10um：51mm*40mm | |
| 分辨率 | 13um、10um | |
| 速度 | 最快速度：0.47sec/FOV | |
| 重復精度 | 1um (使用校正塊)@1mm | |
| 高度測量絕對精度 | <1.5% (使用校正塊) at 6sigma | |
| GRR | <10% | |
| 彎板補償 | ±5mm（選配頂針） | |
| 檢測相關 | 元件檢測 | 貼片元件：錯件、缺件、反件、多件、翻件、XY偏移、角度偏移、破損、浮高、立碑、側立、翹腳、虛焊、彎腳等； |
| 焊錫檢測 | 爬錫（高度、體積、面積）、多錫、少錫、連錫、虛焊、孔洞、錫珠、不出腳、彎腳不出腳等 | |
| 核心算法 | AI深度學習算法為主：智能偏移算法、智能缺件算法、OCR字符識別、連錫算法、智能焊錫算法；3D引腳高度算法、爬錫檢測算法等 | |
| 多場景檢測 | 混板檢測、拼板檢測、混料檢測、大板模式檢測、點檢、抽檢等 | |
| 編程相關 | 編程方式 | 1、支持導入CAD文件編程；2、AI快速編程，智能地實現常規元件的本體、絲印、引腳和焊點的自動搜索繪制檢測框，并智能配置算法與參數，它能夠減少人工畫框、抽色和調參的復雜工作量。 |
| 不停線編程 | 無需停線，即可在AOI上制作程序，不會影響產線的生產效率，操作更加靈活。此外，還能及時調整誤報，降低后續的誤報產生，從而減少?gòu)?fù)判的工作量。 | |
|
離線編程 （選配） | 支持遠程制作或調整程序，并實時下發更新到AOI設備，工程師無需跨越產線或樓層到不同的AOI設備進行操作，不受時間、空間的限制，工作效率更高。 | |
| 其他功能 | 條碼識別 | 一維/二維碼識別 |
| 數據統計 | 多種維度的檢測數據統計，一鍵即可篩選查詢導出；支持一鍵生成多種圖表（直方圖、柱狀圖、曲線圖等），無需人工繪制，報表制作更加高效。 | |
| 三點照合 | 該功能能夠?qū)⒉煌に嚩蔚臋z測數據進行關聯和整合統計。當不良發生時能快速追溯出該點位在SPI、爐前AOI和爐后AOI的檢測結果，無需在不同設備之間切換和查詢，能夠快速確認問題的來源和影響范圍，為及時解決問題提供支持。 | |
|
遠程一對多復判 （選配） | 通過遠程復判工作軟件，可以實現1名工作人員對多條產線上的AOI設備檢測數據進行集中復判，從而降低現場人員的成本。 | |
| 硬件配置 | 工控主機 |
CPU：intel i7 顯卡：RTX3060 12G顯存 存儲：128G DDR4 ，256G SSD+6T機械硬盤 網絡：1000M有線網卡 |
| 顯示器 | 23.8寸 FHD顯示器 | |
| 操作系統 | Ubuntu 22.04 LTS 64bit | |
| 通訊方式 | 標準SMEMA接口、http、webservice | |
| 運動機構 | 高精度絲桿+伺服電機 | |
| 軌道調寬 | 手動/自動 | |
| 機箱尺寸及重量 | （L*H*W）1015*1670*1445mm（不含三色燈），830Kg | |
| 電源及功率 | AC 220V, 額定功率470W | |
| 氣源 | 0.4-0.6Mpa | |
| 工作環境 | 溫度：10~40℃，濕度： 20~70%RH | |
| 版本號：202408-1 | ||
