產品參數
技術規格：
外型尺寸(L×W×H)：L1400×W700×H1250mm
重量：Approx.120kg
適用料架尺寸(L×W×H)：L355×W 320×H 563mm
電路板尺寸(L×W)：最小L50×W50，最大L330×W250mm
下板時間：約8秒
料箱更換時間：約30秒
電源：220V交流(用戶指定),單相
電負荷：最大500伏安
氣壓：4-6 bar
氣流量：最多15升/分鐘
傳送高度：910±20mm (或用戶指定)
傳送方向：左→右 或 右→左 (選配)
電路板厚度：最小0.6毫米
料箱數量：上輸送機:1個,下輸送機2個,(或用戶指定)
步距選擇：1-4 (10毫米步距)
主要配件品牌：
PLC：松下
觸摸屏：顯控
馬達：中大
光電感應器：SICK
繼電器：OMRON
推板氣缸：SMC
滾珠絲桿：TBI
產品描述

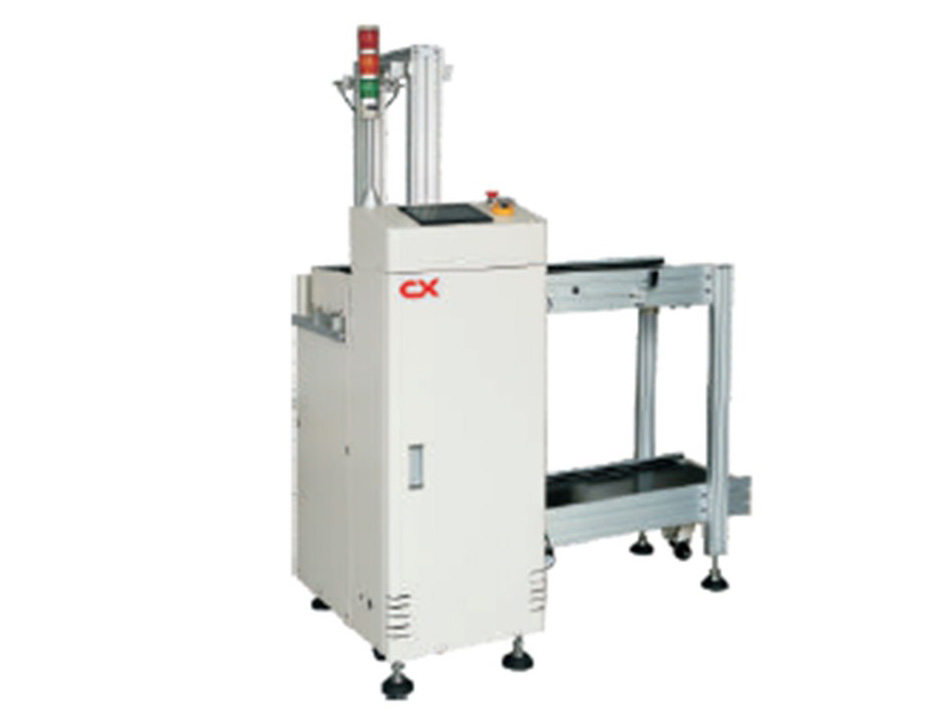

■ 全自動上板機
■ 型號：CX-AL-250
描述：
此設備用于生產線上電路板的上板操作,自動將PCB送入產線
特點：
■ 結實和穩定的設計
■ 人機界面控制面板，操作更簡易
■ 上下氣動夾能確保料箱的位置準確
■ 有效的設計能確保PCB不被推壞
■ 自動上板
■ 連接于全自動印刷機或插件機等自動化設備
■ 兼容的 SMEMA 接口
